产品参数/ Product parameter
1、满足35KV电缆-400mm2截面-长度≤35000米的交流耐压试验要求，最高试验电压52kV,试验频率20-300Hz。
2、满足110KV电缆-1200mm2截面-长度≤5000米的交流耐压试验要求，最高试验电压128kV,试验频率20-300Hz。
3、满足220KV电缆-1200mm2截面-长度≤2400米的交流耐压试验要求，最高试验电压216kV,试验频率20-300Hz。
4、满足330KV电缆-1200mm2截面-长度≤1000米的交流耐压试验要求，最高试验电压324kV,试验频率20-300Hz。
主要技术参数

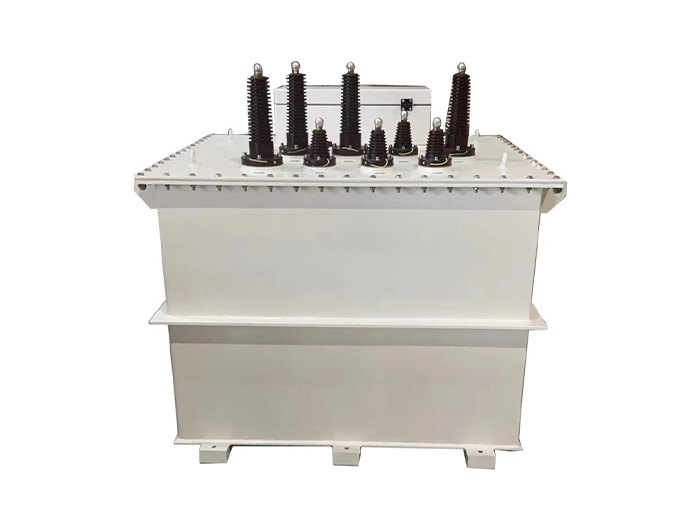

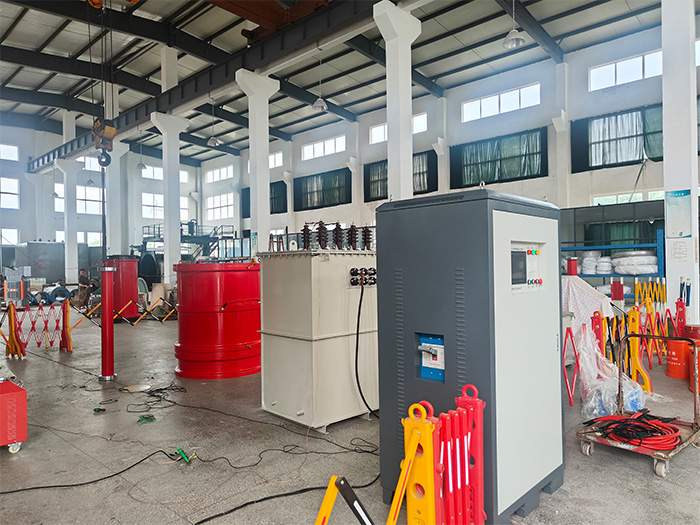

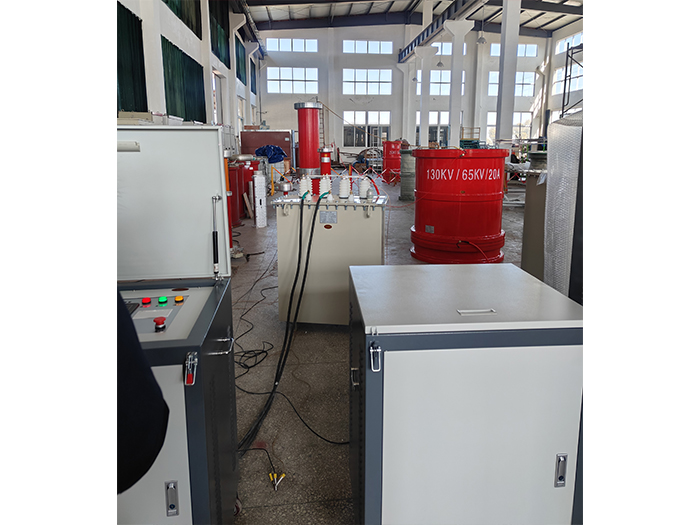

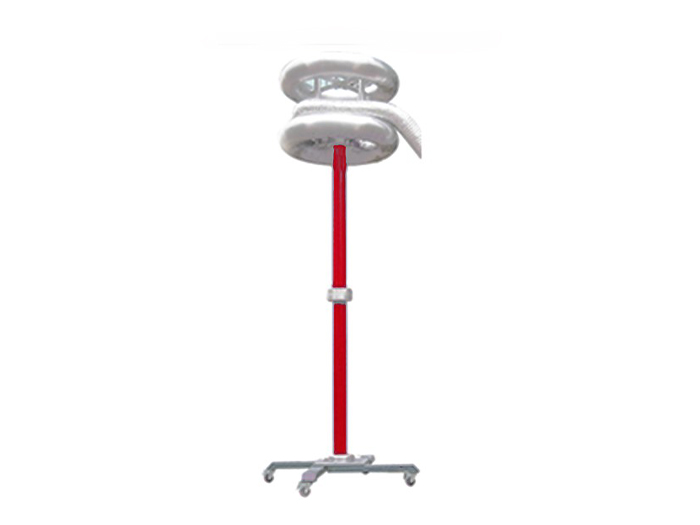

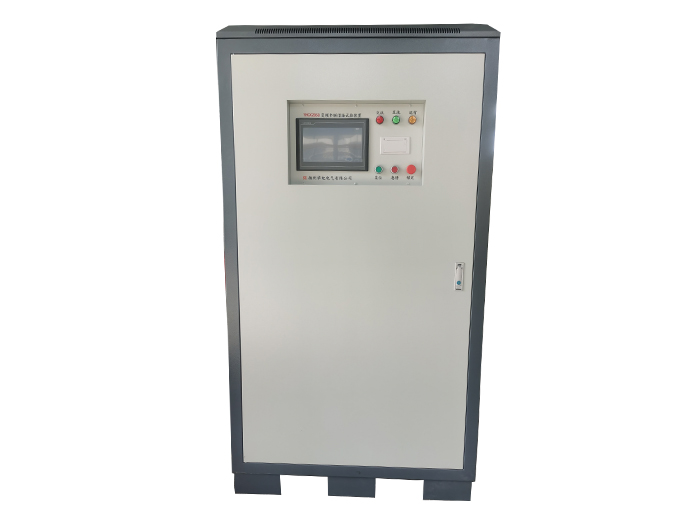

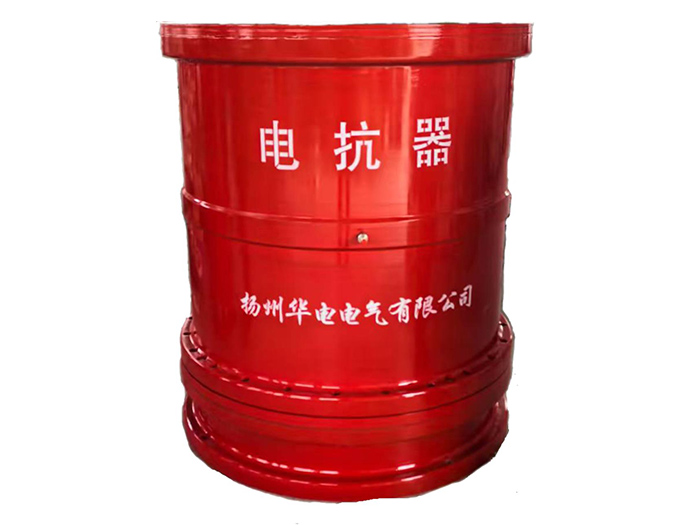

变频串联谐振交流耐压试验系统由变频控制电源、励磁变压器、高压电抗器、电容分压器及系统附件组成。用高压电抗器的电感与被试品的电容串联组成LC谐振回路，通过调节变频控制电源的输出频率使试验回路达到谐振状态并找到谐振点，从而在被试品上获得试验所需的高电压大电流。
系统参数
1.一般使用条件
适用海拔高度：≤1000m
适用环境温度：－20℃～＋50℃
工作温度范围：－5℃～＋40℃
适用环境最大相对湿度：20%～95%（装置表面不结霜）
无导电尘埃
无火灾及爆炸危险
不含有腐蚀金属和绝缘的气体存在
2.主要技术指标
额定输入电压：AC380V±10%，三相，工频50Hz
额定输出电压调节范围：0～480V
额定输出电流：625A
最大试验容量：6600KVA（额定容量）
最大试验电电流：80A（额定电流）
输出谐振电压波形：正弦波（装置输出波形）
波形畸变率（THD）：输出电压波形畸变率≤0.2%
输出电压精度：1级；稳定度：±1%
输出频率范围：30～300Hz（工作频率范围）
频率调节细度（精度）：0.1Hz；
频率稳定度:±0.1%（不稳定度＜0.2%）
绝缘水平：1.2倍额定电压下耐压1min
连续运行工作时间：额定电流、满功率负载下一次连续运行时间为60min
温 升：额定负载下连续运行60min后温升≤100K
噪声水平：≤50dB
系统品质因素：装置自身Q≥40（f=50Hz）
保护功能：对被试品具有过流、过压及试品闪络保护(详见变频电源部分)
测量精度：系统有效值1.0值
