产品参数/ Product parameter
该装置主要针对10kV、35kV、110kV、220kV、变电站及线路等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

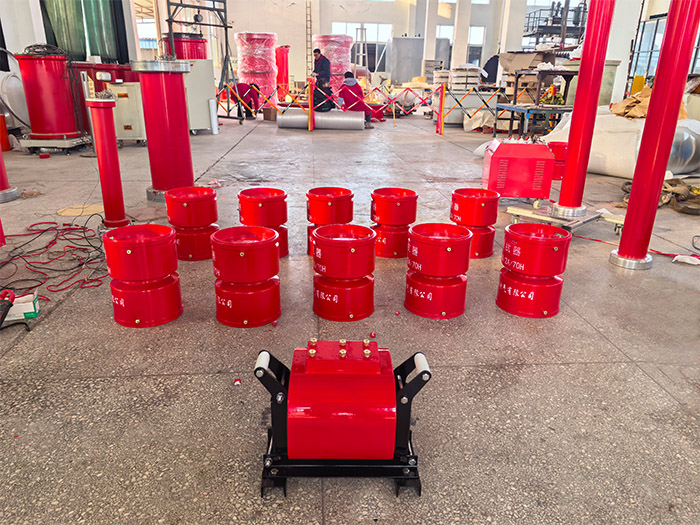

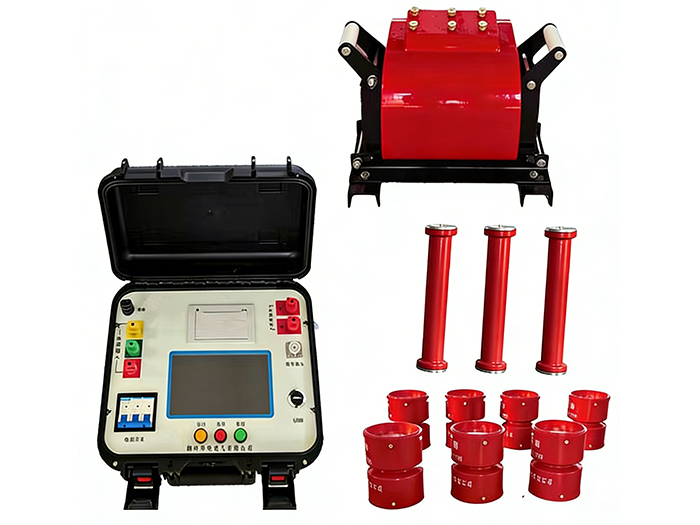

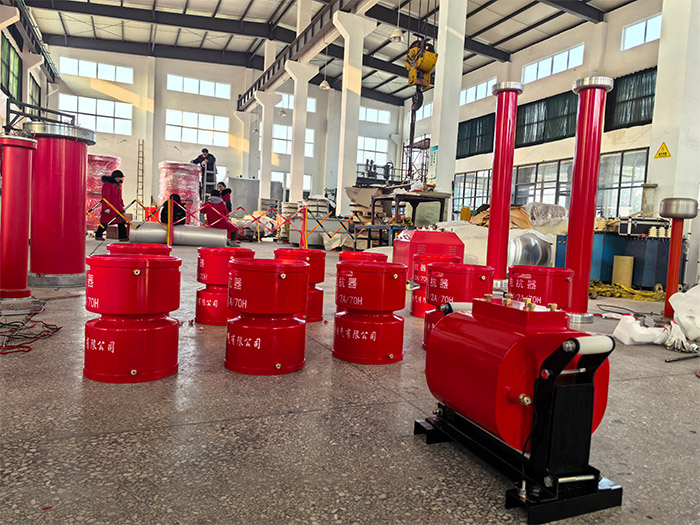

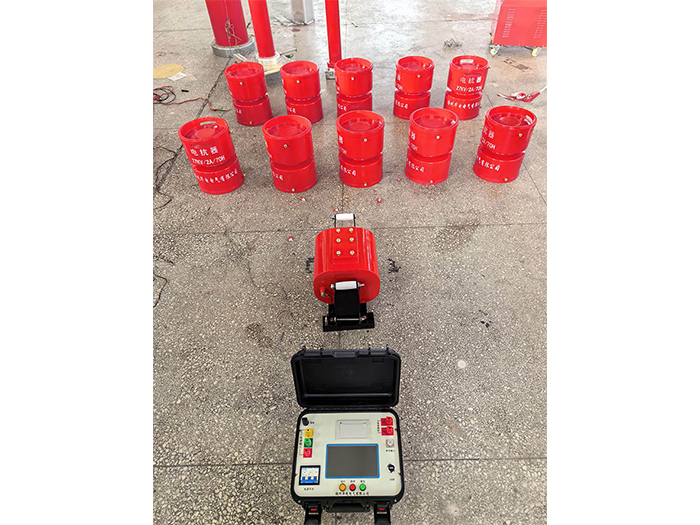

该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐（闪络）等保护功能，过压过流保护值可以根据用户需要整定，试品闪络时闪络保护动作并能记下闪络电压值，以供试验分析。
2、整个装置单件重量很轻，最大不超过65kg，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。工作模式为：全自动模式、手动模式、自动调谐手动升压模式.
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
满足试品范围：
1、满足300mm2,10kV 电缆交流耐压试验，长度5km，电容≤1.876uF,试验频率30~300Hz,试验电压U≤22kV。
2、满足300mm2,35kV 电缆交流耐压试验，长度2km，电容≤0.38uF,试验频率30~300Hz,试验电压U≤52kV。
3、满足40MVA/35kV变压器交流耐压试验，试验频率大于40Hz,电容≤0.015uF,试验电压U≤68kV。
4、满足35kV变电站系统交流耐压试验，试验频率30~300Hz,试验电压U≤100kV。
系统技术规范及性能
系统技术参数
额定输出电压：0～108kV
谐振电压波型：正弦波，波形畸变率＜1.0%
最大被试品电流：5A(52Kv/108KV);10A(27kV)
最大试验容量：208kVA
输出频率：30～300Hz
工作时间： 满功率输出下，连续工作时间60min
品质因素：30～90
输入工作电源：单相220V或相380V±5%，50Hz
环境温度：－15℃～+40℃
相对湿度：＜90RH%，无凝露状况
海拔高度：＜3500m
噪声： ≤50dB
设备主要配置及技术参数说明
1 变频电源控制箱 YHCX2858-11kVA/220V/380V 1台
1.1 技术参数
1.1.1 输入工作电源： 单相220V或相380V±5%，50Hz。
1.1.2 输出电压和电流：0～400V，最大电流27.5A。
1.1.3 输出频率：30～300Hz，频率调节细度0.1Hz，不稳定度＜0.05%。
1.1.4 额定输出容量：11kVA
1.2 性能特点
1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。
1..2.2 试验模式：手动试验模式、自动试验模式
a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。
b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。
1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。
1.2.4 数据存储功能：试验结果保存、回查等。
a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。
b、数据查询：可将已保存的试验结果数据显示到屏幕上。
1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1%。
1.2.6 调频范围设定：调频范围可设为20～300Hz。
1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具安全性，有效保护人身、设备及试品的安全。
1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置
1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿
1.2.10断电保护：试验电源断电后，装置能快速保护
2. 激励变压器 ZB-11kVA/2kV/4kV 1台
配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的最大利用率及重量最轻。10kV以下电缆试验时，使用2kV输出端;35kV电缆，使用4kV输出端; 35kV变电站电气设备试验时,使用4kV/输出端。
2.1 技术参数
2.1.1 额定容量：11kVA
2.1.2 输入电压：0～400V
2.1.3 输出电压：2kV;4kV
2.1.4 工作频率范围：30～300Hz
2.1.5 工作时间：60min
2.1.6 外形尺寸和重量：360×280×360mm；55kg
2.1.7 适用范围：电气主设备试验及电缆试验
2.2 性能特点
2.2.1 激励变为干式结构，无漏油之虑。
2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。
2.2.3 内置过压保护，防止击穿反击。
3. 高压谐振电抗器 XK-54kVA/27kV 4台
3.1 技术参数
3.1.1 额定最高工作电压：27kV（有效值）（50KV/1.2A）
3.1.2 额定最大工作电流：2A（有效值）
3.1.3 额定容量：54kVA
3.1.4 额定电感量：60H
3.1.5工作频率：30～300Hz
73.1.6 工作时间：60min
3.2 性能特点
3.2.1 高压谐振电抗器采用真空干式环氧整体浇注，双塔型结构。外有憎水层，防潮性能好，绝缘耐热等级F级，。满足干式电抗器国家规范要求。
3.2.2 电抗器为便携式，体积小，重量轻。
3.2.3 电抗器自身配有防涡流绝缘底座，串联时分组重叠，以降低总体高度减轻劳动强度，增强安全稳定性。
4 电容分压器 TRF-110kV/5000pF 1台
4.1 技术参数
4.1.1 工作方式：纯电容式
4.1.2 额定电压：110kV有效值
4.1.3 额定电容量：5000pF
4.1.4 工作频率：30～300Hz
4.1.5 测量误差：＜1.5%
4.2 性能特点
4.2.1 额定电压下可连续运行1小时。
4.2.2 在30～300Hz范围内，其精度和稳定度保持要求不变。
4.2.3 在20℃、0.4～0.5UN下介损值：≤0.15
4.2.4 分压比误差：有效值时≤1.5%，
4.2.5 高、低压臂的电容采用一致的介质结构，温度系数小，角位移小，在30~300H内分压比不变。
4.2.6 电压测量通过专用测试引线引至变频电源进行测量。
