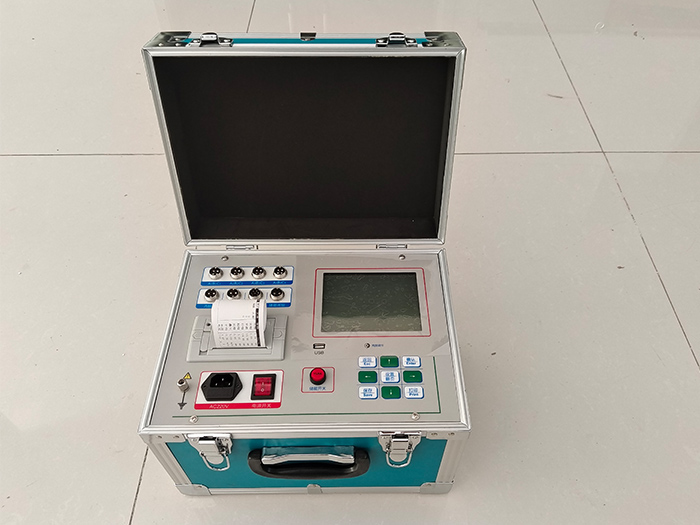

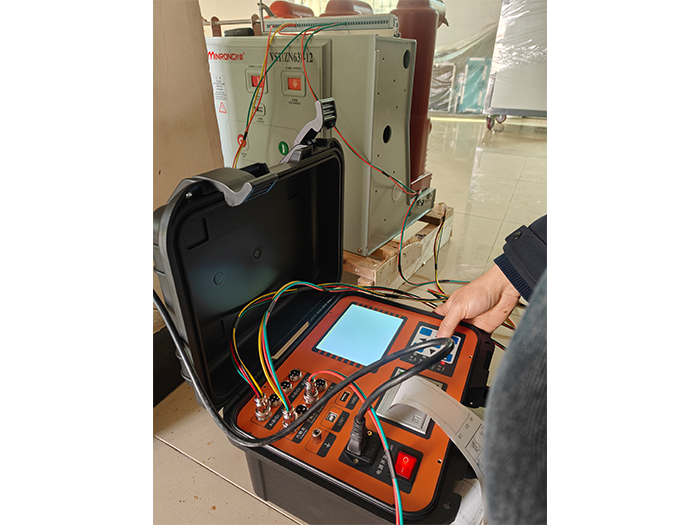

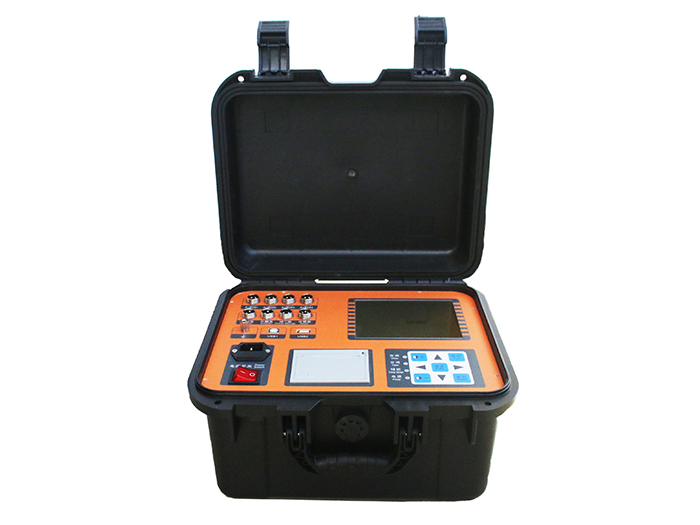

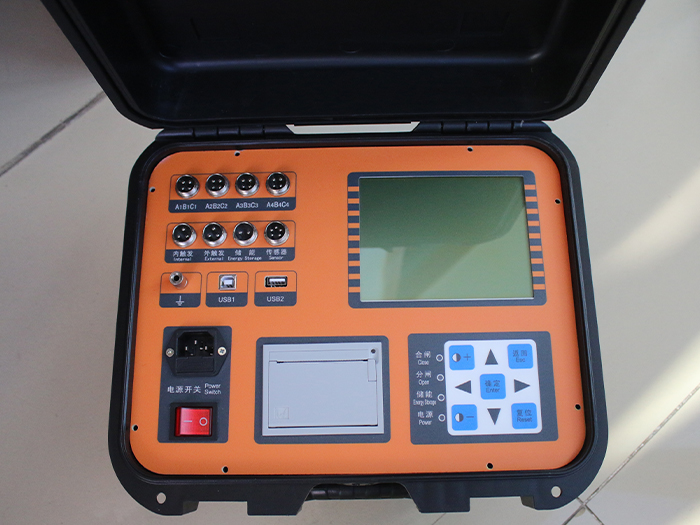

GKC-F高压开关机械特性测试仪

产品参数/ Product parameter

一、技术参数
1.1、使用环境
输入电源 220V±10% 50Hz±10% 大气压力 86～106kpa
温度－10～40℃ 湿度 ≦80%RH
1.2、安全性能
绝缘电阻＞2MΩ
介电强度电源对机壳工频1.5KV耐压1分钟，无闪络与飞弧。
1.3、基本参数
时间：
量程 20000.0ms 最小分辩率0.1ms
误差 ① 200 ms档位 ±0.5%
② 2000 ms档位 ±0.5%
③ 20000 ms档位 ±0.5%
速度：
量程 20.00m/s 分辩率0.1m/s
误差 ① 0-2m/s以内 ±0.5%
② 2m/s以上 ±0.5%
行程：

	量程	分辩率	误差
真空断路器	50.0mm	0.1mm	±0.5%
SF₆断路器	300.0mm	1mm
少油断路器	600.0mm	1mm

电流： 最大量程 20.00A 分辩率0.01A
输出电源： DC0～300V数字可调/20A（瞬时工作），分辨率1V。
外形尺寸： 360mm(L)×280mm(W)×300mm(H)
重量： 10kg

二、性能特点
2.1、性能
时间：12个断口的固有分、合闸时间，同相同期、相间同期。
重合闸：每断口的合－分，分－合，分－合－分过程时间：一分时间、一合时间、二合时间、金短时间、无电流时间值。
弹跳：每断口的合闸弹跳时间，弹跳次数，弹跳过程，弹跳波形，每断口的分闸反弹幅值。
速度：刚分、刚合速度，最大速度，时间－行程特性曲线。
行程：总行程，开距，超行程，过冲行程，反弹幅值。
电流：分、合闸线圈的分、合闸电流值、电流波形图。
动作电压：机内提供DC0～300V/20A数字可调断路器动作电源，自动完成断路器的低电压动作试验，测量断路器的动作电压值。

2.2、特点
☆ 适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关的机械特性试验。
☆ 超强的抗干扰能力，在500KV变电站旁路母线带电的情况下，也能轻松试验，精确测量。
☆ 加速度传感器(选配)，直线传感器，旋转传感器，安装极为方便、简捷。
☆ 开关动作一次，得到开关机械特性试验所有数据及相应的波形图谱。
☆ 主机可存储现场试验数据，机内实时时钟，便于存档保存试验日期、时间。
☆ 主机大屏幕、宽温度、直透视、背景光液晶、全中文显示所有数据及图谱，液晶对比度电子调节、断电记忆。
☆ 中文菜单操作,使用方便。仪器内置打印机，随时快速打印所有数据及图谱。
☆ 仪器配有数据分析管理软件，可与PC机联机操作，试验结果可输出到各类针式、激光或喷墨打印机打印试验报告，使现场试验计算机化。
☆ 刚分、刚合速度选择及自定义功能，根据需要设定，任意分析，适用于国内外任何一家开关厂生产的任一型号开关的测速。
