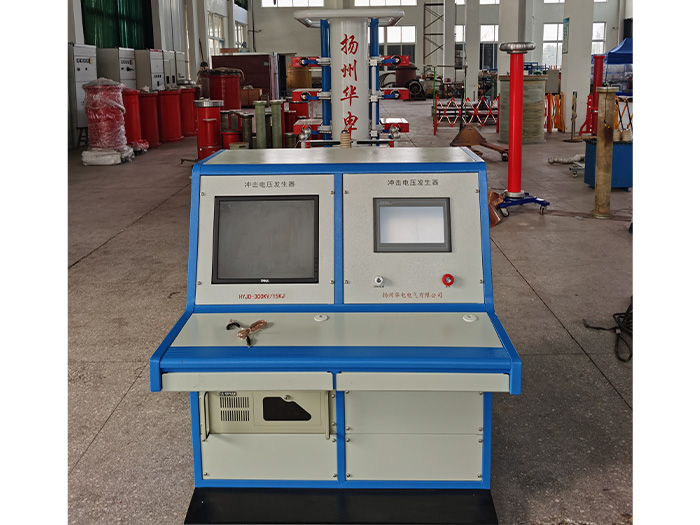

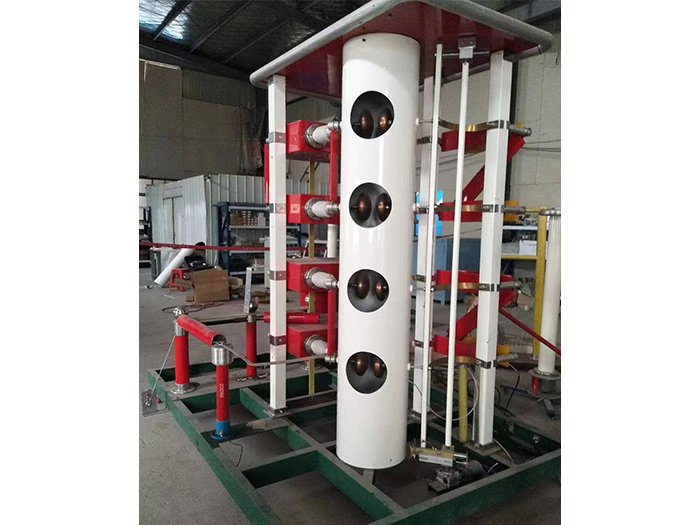

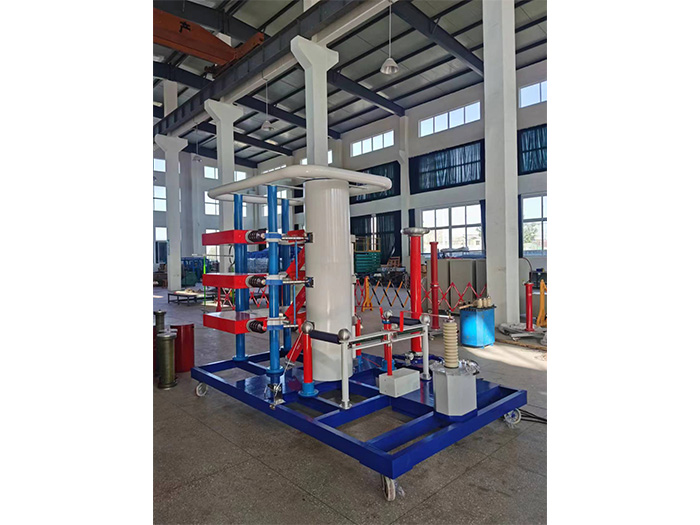

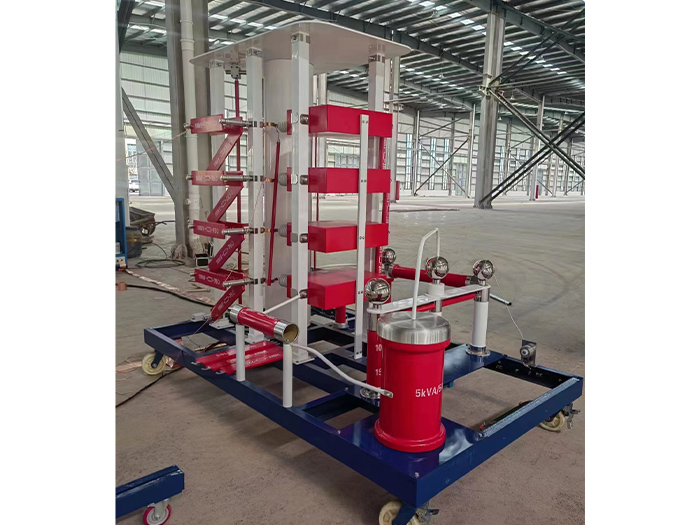

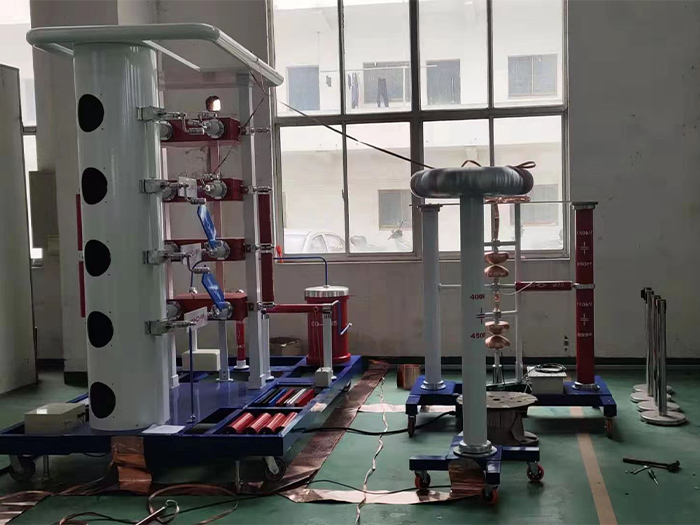

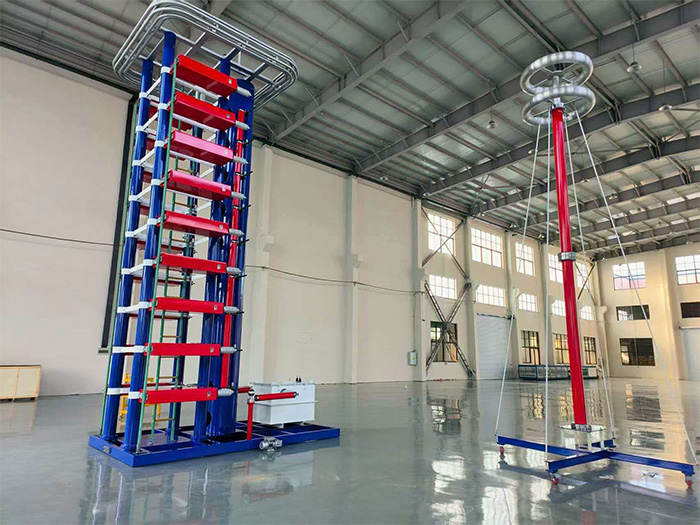

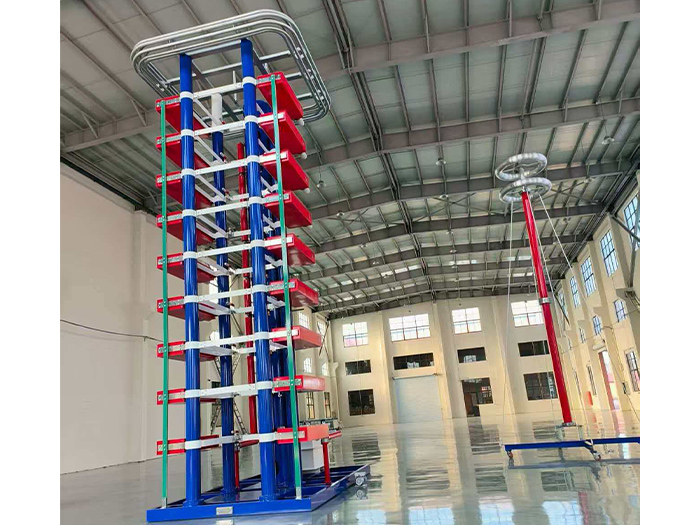

冲击电压发生器是产生冲击电压波的装置，用于检验电力设备耐受大气过电压和操作过电压的绝缘性能，冲击电压发生器能产生标准雷电冲击电压波形、截波，标准产生操作冲击电压波形等及用户指定非标冲击电压波包括陡波。可对绝缘子串、长空气间隙、套管、互感器、变压器等试品进行冲击电压试验和其它科学研究。
|
标称电压 （kV） |
标称电压 （kV） |
级电容量 （μF） |
级电容量 （μF） |
级电压 （kV） |
级 数 |
总高(mm) |
级高(mm) |
重 量 Weight （kg） |
|
±300 ±450 ±600 ±750 ±900 ±1050 ±1200 ±1350 ±1500 |
0.1625/0.25 0.1083/0.1666 0.08125/0.125 0.065/0.1 0.0542/0.0833 0.0464/0.0714 0.0406/0.0625 0.03611/0.055 0.0325/0.05v |
0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 0.325/0.5 |
7.31/11.25 10.97/16.87 14.63/22.5 18.28/28.13 21.95/33.74 25.58/39.36 29.23/45 32.91/50.6 36.56/56.25 |
±150 |
2 3 4 5 6 7 8 9 10 |
1461 1881 2301 5721 3141 3561 3981 5048 5478 |
420 420 420 420 420 420 420 430 430 |
547 710 890 1100 1210 1480 1680 1720 1880 |
